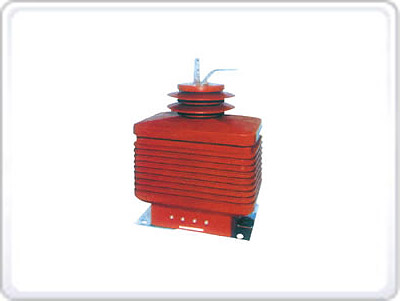

LZZBJ7-35Q 全封闭支柱式电流互感器

技术参数

1. 额定绝缘水平: 40.5/85/185kV
2. 负荷功率因数 : cosφ=0.8(滞后Lag)
3. 额定二次电流 : 5A(或2A、1A)
4. 表面爬电距离 : 1100mm
5. 局部放电符合GB1208-1997《电流互感器》，测试电压为28kV时，所测局部放电量不大于20PC.
6. 额定一次电流，准确级组合及相应的二次输出、动热稳定电流等见表。
7. 如有要求，计量绕组精度可达到0.2S或0.5S级。
8.重量: 95kg

产品型号	额定一次电流	准确级及额定输出 COSφ=0.8				级次组合	4秒热稳定电流(KA)	动稳定电流(KA)
		0.2S\0.2	0.5	10P10	10P15
LZZBJ7-35Q	15/5	20	40	30	20	0.2S/10P 0.2S/0.5 0.2/10P 0.5/10P 0.2/0.5	3.15	7.8
	20/5						4.5	11
	30/5						6.3	15
	40/5						9	22.5
	50/5						12.5	31.5
	75/5						16	37.5
	100/5						25	62.5
	150/5						31.5	78
	200/5
	300/5	30	50	60	50
	400/5	50
	500/5
	600/5
	800/5						45	100
	1000/5						55
	1200/5						63	130
	1500/5						72
	2000/5						80
	3000/5						80
